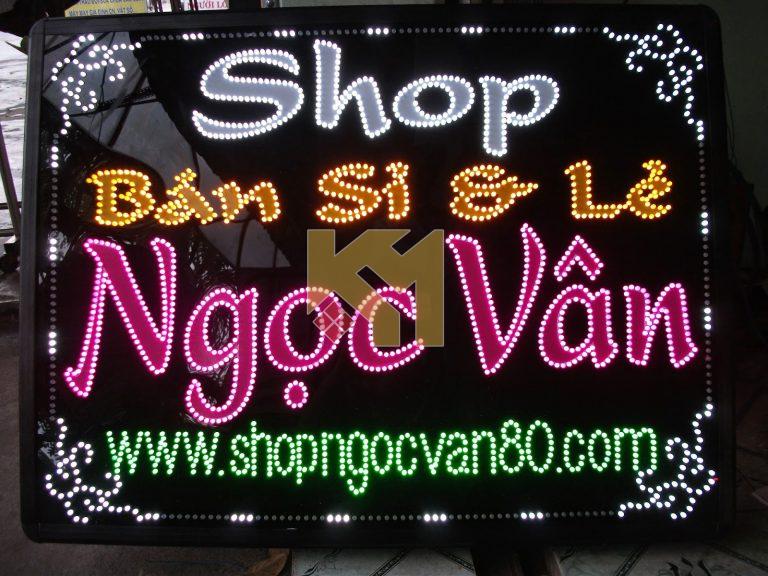

Hướng Dẫn Chi Tiết Các Bước Làm Biển Quảng Cáo Led Đơn Giản Tại Nhà

Biển Led là một trong những ứng dụng phổ thông nhất, rẻ và mang lại hiệu quả rất cao. Với những ưu điểm của mó mang lại, biển quảng cáo Led có độ thu hút gấp nhiều lần so với các loại biển quảng cáo khác. Để làm một biển quảng cáo led không hề khó, bạn chỉ cần tuân thủ các hướng dẫn làm biển quảng cáo led là đã có thể cho ra đời một mẫu biển quảng cáo đẹp rồi. Để giúp bạn biết cách đấu led biển quảng cáo, bài viết sau của chúng tôi sẽ cung cấp đến bạn các cách làm biển led đơn giản cũng như cách đấu leb biển quảng cáo hiệu quả nhất để bạn s thể tham khảo.

Ưu điểm của làm bảng hiệu đèn Led

Công nghệ chiếu sáng bằng đèn LED được sử dụng ở lĩnh vực và nhiều loại sản phẩm khác nhau, nhưng những sản phẩm chúng ta hay thường xuyên bắt gặp nhất chính là những bảng hiệu quảng cáo đèn Led ở bất cứ nơi nào trên phố. Dưới đây là một số  ưu điểm của đèn led được chúng tôi liệt kê sau đây:

  • Tiết kiệm chi phí
  • Dễ dàng trong thiết kế
  • Độ an toàn và thân thiện
  • Nâng cao giá trị thương hiệu
  • Khả năng tùy biến cao

Hướng dẫn làm biển quảng cáo led ma trận

Bước đầu tiên: Hoàn thành khung của bảng đèn led

các bạn cần phải làm là hoàn thành khung của bảng LED ma trận đó với yêu cầu độ chính xác cao để khi chúng ta ghép các tâm Module P10 lại thì chúng phải vuông thành sắc cạnh với nhau, với độ chuẩn của khung các điểm ảnh ghép giữa 2 tấm module sẽ rất đều nhau giống như 1 tấm mà chúng ta đã ghép từ 2 tấm lại. Thứ 2 để tạo ra tính chuyên nghiệp khi chúng ta thi công 1 biển Led ma trận, từ đó mà khách hàng sẽ tự tin hơn khi sử dụng biển quảng cáo mà các bạn thi công cho họ.

Bước thứ 2 : Các bạn cần chuẩn bị đầy đủ các vật dụng sau:

  • Led ma trận P10
  • Module P10 fullcolor : với số lượng tấm mà các bạn đã tính sẵn
  • Cáp tín hiệu : cáp đi theo tấm Module và cáp dài ( nếu cần )
  • Kìm bấm cáp, đầu bấm cáp: nếu cần.
  • Ốc nam châm hay ốc xoáy : các bạn nên gắn sẵn vào module
  • Nguồn Led : Nguồn điện 5V ( VD: 5V60A , một nguồn chạy cho khoảng 5 đến 7 module)
  • Dây điện : 0,7 ; 1; 1,5; 2……tùy thuộc vào biển của bạn lớn hay nhỏ.
  • Mạch điều khiển : thường chúng ta sử dụng Carc LSQ1

Bước thứ 3: Bắt đầu bắt tay vào công việc lắp đặt, đấu nối.

  • Kiểm tra Module P10full : các tấm module phải vuông các góc, không được vỡ hay cong. Mắt led phải đồng đều trên cùng 1 module.
  • Mặt sau của module yêu cầu: Mên phải mới,  các mạch nối cũng như các chân IC phải khít, không được han rỉ. 2 đầu cắm cáp tín hiệu không được vỡ và các chân bắt tín hiệu phải nguyên vẹn để đảm bảo khi chúng ta cắm zắc tịn hiệu vào được dễ dàng và truyền tín hiệu tốt. Các mũi tên chỉ dẫn đầu ra đầu vào trên mên phải rõ ràng……..
  • Cáp tín hiệu đi theo tấm không gẫy gấp để độ truyền tín hiệu được tốt nhất. Kiểm tra nguồn led trước khi đi dây hay đấu điện, đảm bảo nguồn hoạt động bình thường.

Bước thứ 4: Tiến hành ghép các tấm module P10 lại với nhau theo đúng trình tự:

  • Mỗi tấm module có các mũi tên chỉ lên trên và chỉ sang ngang, những mũi tên đó các bạn tạm coi là đường truyền của các điểm ảnh từ module này sang module khác khi chúng ta ghép những module đó lại với nhau
  • Tiếp đến bạn ghép các tấm module lại với nhau và cắm cáp tín hiệu đi theo đúng chiều mũi tên trên tấm và cắm đúng theo chiều dài ( 32cm) của tấm, không được cắm theo chiều cao (16cm).
  • Bước tiếp chúng ta đấu nguôn cho CarQ1. Trên mạch Q1 có các đầu ra từ J1, J2 đến J8 ( tương đương với 8 hàng ngang trên biển) Khi đấu cáp tín hiệu từ Car ra module ta đấu J1 sẽ là tấm và lần lượt J2,J3 xuống dần nối tiếp nhau, J8 sẽ là tấm cuối.

Bước cuối cùng: Test lại tổng thể biển

Nguồn, mạch, module…..khi đã ổn định hẳn thì chúng ta mới hoàn tất phần còn lại của công việc, vì khi đã cố định việc thì tháo dỡ hay sửa chữa lại rất phức tạp…

Cách đấu led biển quảng cáo

Cách đấu trở hạn dòng cho LED có điện áp từ 3,0 – 3,4V. (Bóng Trắng, Xanh lá, Xanh Dương)Trở càng lớn thì thì dòng qua trở lớn sẽ làm cho LED sáng yếu không đẹp, cần tính toán vừa đủ để LED sáng đẹp và bền:

1. Thường đấu 3 bóng nối tiếp và dùng trở hạn dòng

Giá trị lớn R1 = 12V-(Uled*3)/I dòng của LED.
Do 3 bóng là cùng loại nên I tổng = I1 = I2 = I3 .
Nếu mạch chỉ có thiếu 1 LED thì ta thêm 1 điện trở R2 nối tiếp với R1:
Giá trị R2 = Uled/Iled
Uled, Iled là giá trị ghi trên LED.
Nếu thiếu 2 LED thì R2=2xUled/Iled đấu vào bảng điều khiển.2. Đấu song song nhiều nhánh nối tiếp: (Kết hợp song song và nối tiếp)

Cách đấu này rất tiện lợi, chúng ta chỉ cần 1 trở công suất thay vì mỗi 1 nhánh lại thêm 1 điện trở.

Ở nhánh nào thiếu LED thì ta lại thêm giá trị điện trở như đấu nối tiếp 3 LED:

Do dùng chung 1 loại LED, nên khi đấu 3 nhánh song song thì giá trị của điện trở giảm đi 1/3 (Đấu N nhánh thì điện trở Rtổng = R1nhánh/Nnhánh). VD đấu nhánh 3 LED nối tiếp thì cần R hạn dòng là 220Ω. Đấu N nhánh song song với nhau thìgiá trị R=220Ω/Nnhánh.

Công suất trở Nnhánh: P = Nnhánh(12V-3*U1led )*I1led .
– Nếu số nhánh nhiều quá sẽ tạo ra Công suất của trở sẽ cao (Tầm trên 10Watt thì chúng ta sẽ phải đấu // 1 con trở giá trị công suất nữa.
– Đấu song song cùng giá trị thì: Rtổng = R1/2 = R2/2 = Rn/n.
I tổng = I1 + I2 + In.
– Đấu nối tiếp cùng giá trị thì: Itổng = I1/2 = I2/2 = In/n.
R tổng = R1 + R2 + Rn.
Dòng của nguồn cần chọn là : I nguồn = n.I nhánh (n: số nhánh đấu 3 hoặc 5, I của 1 LED (vì các led giông nhau)
B. Với LED có điện áp từ 2.0 – 2,2V (Đỏ, Vàng) ta sẽ đấu 5 LED, cách đấu tương tự như cách đấu 3 LED điện áp 3,0 – 3,4V.
Mạch điều khiển có tín hiệu vào là mức âm, nên sau khi điện áp qua LED, qua trở thì đầu còn lại sẽ vào, các chân (lỗ) trên bảng mạch, hoặc có thể xoắn dây vào tản nhiệt của con típ.

Cách làm biển led đơn giản tại nhà

Hướng dẫn làm biển quảng cáo đèn led đơn giản, an toàn tại nhà bạn có thể tham khảo:

Các nguyên vật liệu cần chuẩn bị

  •  Nguồn led 5V hoặc 12V
  •  01 bảng điều khiển (hay còn gọi là kênh nháy)
  •  01 chip điều khiển cài sẵn trình nháy
  •  01 tấm nhựa mica, nhôm alu hoặc inox để lót đèn led
  •  01 đĩa CD hoặc USB sao lưu dữ liệu cài đặt phần mềm chạy led (có thể được tặng kèm khi bạn mua linh kiện làm bảng hiệu đèn led chính hãng)
  •  Khung nhôm bo góc làm khung bảng hiệu led
  •  Mũi khoan, máy cắt, tua vít, ốc vít loại nhỏ
  •  Thước dây

Quy trình hướng dẫn làm bảng hiệu đèn led

  • Lên ý tưởng và thiết kế làm bảng hiệu led giá rẻ bằng phần mềm Photoshop CS6, Corel, …
  • Tạo hình khung bảng hiệu led quảng cáo bằng nhôm định hình.
  • Rạch cắt mica làm tấm lót bóng đèn led theo hình dạng cũng như kích thước mong muốn.
  • Ghép tấm mica vào khung bảng hiệu led sao cho vừa khít, đảm bảo cho bảng hiệu đèn led chống bụi bẩn, kháng nước tuyệt đối.

Hướng dẫn làm bảng hiệu đèn led đơn giản, an toàn

  • Tạo chấm tròn và khoan lỗ nhỏ vừa trên tấm mica để gắn đèn làm bảng hiệu led giá rẻ. Có thể thiết kế mẫu bảng hiệu led đẹp, tính toán khoảng cách khoan led bằng phần mềm Corel Draw.
  • Sau khi phối màu và lắp ráp hoàn chỉnh các bóng đèn led trên tấm lót.
  • Đi dây và đấu điện cho bảng hiệu led điện tử. Tuy nhiên, nếu bạn sử dụng bóng led đúc thì có thể bỏ qua bước này.
  • Dùng CD hoặc USB đã nạp phần mềm chạy led để chạy dữ liệu trên máy tính: cài đặt nội dung quảng cáo, lập trình tự động hiệu ứng nhấp nháy và hoàn thiện bảng hiệu đèn led.

Hướng dẫn làm biển led vẫy giá rẻ

Nguyên vật liệu làm biển vẫy led bao gồm:

  •  Khung vỏ bảo vệ bằng sắt hoặc inox có móc treo cố định biển led vẫy
  •  Đèn led (đèn led dây hoặc đèn rọi) với đường kính và màu sắc tùy ý
  •  Tấm lót bóng đèn led bằng nhựa mica, nhôm alu hoặc inox
  •  Bảng điều khiển (kênh nháy)
  •  01 chip điều khiển
  • 01 nguồn 5V / 12V hoặc adapter (nếu bạn làm biển led vẫy dưới 2000 bóng)
  •  Khoan, dao cắt

Các bước hướng dẫn làm biển led vẫy

  • Làm khung biển led vẫy theo kích thước và hình dạng xác định (hình vuông, hình tròn, hình elip, hình chữ nhật, hình trái tim, …)
  • Tạo sơ đồ đi dây cho hệ thống bóng đèn led, xác định rõ hình thức mắc bóng đèn led là mắc nối tiếp hay mắc song song
  • Cắt, khoan lỗ gắn đèn led và ghép tấm lót bóng đèn led vào khung vỏ bảo vệ sao cho vừa khít. Đây là bước quan trọng trong hướng dẫn làm biển led vẫy để đảm bảo biển quảng cáo không bị thấm nước khi đặt ngoài trời

Hướng dẫn làm biển led vẫy với nhiều mẫu thiết kế đa dạng

  • Tính toán điện trở, nguồn cho biển led vẫy

– Nếu mắc led nối tiếp, ưu tiên chọn áp lớn, dòng không cần lớn (Ví dụ: Biển led vẫy có 1000 bóng led đỏ, mắc 6 bóng nối tiếp).

– Nếu mắc led song song, ưu tiên chọn dòng, áp không cần lớn (Ví dụ: Biển vẫy led có 1000 bóng đèn led xanh lắp song song).

  •  Gắn bóng đèn led vào khung biển vẫy led

– Đối với biển led vẫy sử dụng led dây hoặc led rọi, đèn led nằm trong khung vỏ biển led vẫy và được gắn chắc chắn trên tấm lót mica hoặc inox.

– Đối với biển vẫy led sáng âm trong chữ, bóng đèn led được gắn vào trong các chữ và hình ảnh dập nổi, sau đó được lồng khéo léo vào bên trong khung vỏ bảo vệ biển led vẫy.

Việc gắn led vào khung vỏ được thực hiện theo hướng dẫn:

Bước 1: Đấu chung dây dương (+) 5V

Bước 2: Đấu âm led về cọc mạch điều khiển 8 kênh – 6A

Bước 3: Đấu dây âm, dương nuôi mạch

Bước 4: Đấu thêm dây (dây mát) cho mạch

Bước 5: Thiết kế hiệu ứng biển led vẫy bằng phần mềm – Kết nối biển led vẫy với máy tính. Thao tác này không quá khó khăn bởi hầu hết các nhà cung cấp linh kiện làm biển vẫy led hiện nay đều tặng kèm cho khách hàng một CD cài đặt sẵn phần mềm chạy led. Việc bạn cần làm chỉ là chạy file mềm trên máy tính để đưa biển led vẫy đi vào hoạt động!
